Calibrage d'un vidéoprojecteur (EPSON)

Calibrage d'un vidéoprojecteur interactif (EPSON)

Warning
Le stylet interactif

Pour cette manipulation il est important que le stylet soit bien fonctionnel. Vous trouverez un bouton sur le coté du stylet (3), appuyez dessus, si le la led (2) ne s'allume pas c'est que les piles (5) sont vides. Il faut impérativement que la led s'allume en bleu, ce qui signifie que le stylet est fonctionnel.




Calibrer automatiquement

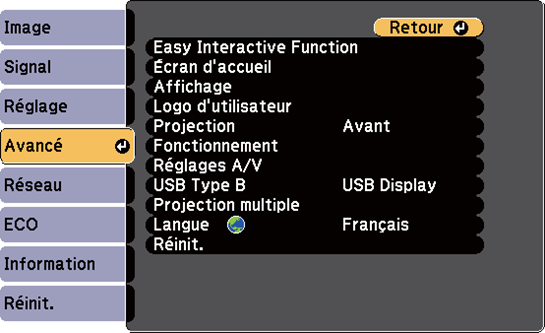

  1. Appuyez sur le bouton [Menu], sélectionnez le menu Avancé, et appuyez sur le bouton [Enter]

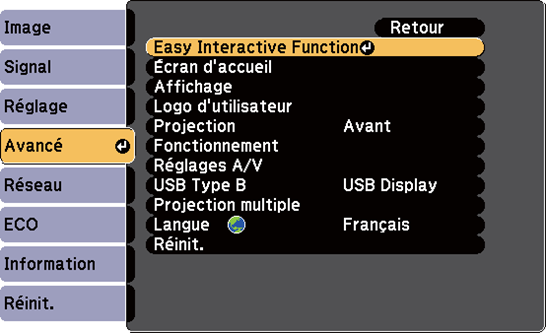

  1. Sélectionnez le paramètre Easy Interactive Function et appuyez sur le bouton [Enter].


  1. Sélectionnez Calibrage auto. et appuyez sur le bouton [Enter].

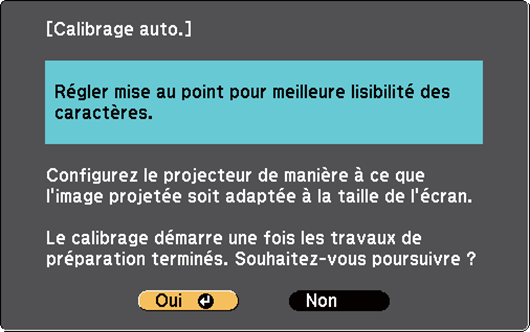

                   L'écran suivant s'affiche :


Ajustez la mise au point si nécessaire, en ouvrant le couvercle du filtre à air sur le côté du projecteur et en faisant glisser le levier de mise au point.

  1. Sélectionnez Oui et appuyez sur le bouton [Enter]. Un motif s'affiche puis disparaît, et le système est calibré. Si vous voyez un message indiquant l'échec du calibrage, vous devez calibrer manuellement.
                  L'emplacement du curseur et celui du stylet doivent correspondre après calibrage. Sinon, vous pourriez avoir à calibrer manuellement.





Calibrer manuellement

Si l'emplacement du curseur et celui du stylet ne correspondent pas après calibrage automatique, vous devez calibrer manuellement.

Assurez-vous d'effectuer le calibrage manuel si vous projetez des images sur une surface courbe.



  1. Appuyez sur le bouton [Menu], sélectionnez le menu Avancé, et appuyez sur le bouton [Enter].



  1. Sélectionnez le paramètre Easy Interactive Function et appuyez sur le bouton [Enter].

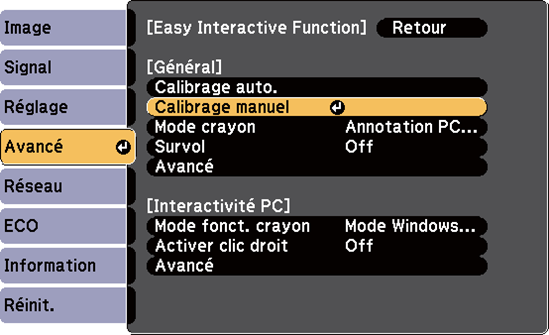

  1. Sélectionner Calibrage manuel et appuyez sur le bouton [Enter].

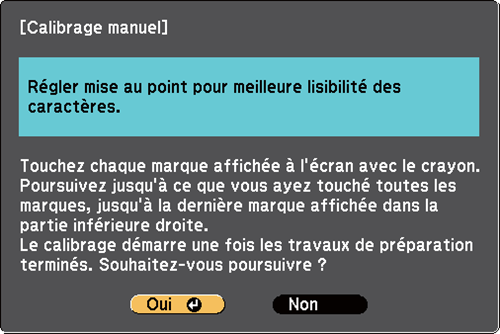

L'écran suivant s'affiche :


Ajustez la mise au point si nécessaire, en ouvrant le couvercle du filtre à air sur le côté du projecteur et en faisant glisser le levier de mise au point.

  1. Sélectionnez Oui et appuyez sur le bouton [Enter].

Un cercle vert clignotant s'affiche dans le coin supérieur gauche de votre

image projetée.

  1. Touchez le centre du cercle avec la pointe du stylet interactif.

Le cercle disparaît et vous verrez un autre cercle en dessous du premier.




  1. Touchez le centre du cercle suivant, puis répétez. Lorsque vous arrivez en bas de la colonne, le cercle suivant s'affiche au sommet d'une nouvelle colonne.


Continuez jusqu'à ce que tous les cercles disparaissent.
